Ei! Sou fornecedor de redutores planetários Bonfiglioli e hoje vou compartilhar algumas dicas de como alterar o sentido de rotação do eixo de saída de um redutor planetário Bonfiglioli. Este é um tópico que surge muito, especialmente quando você está tentando encaixar a caixa de engrenagens em uma aplicação específica onde o sentido de rotação é importante.

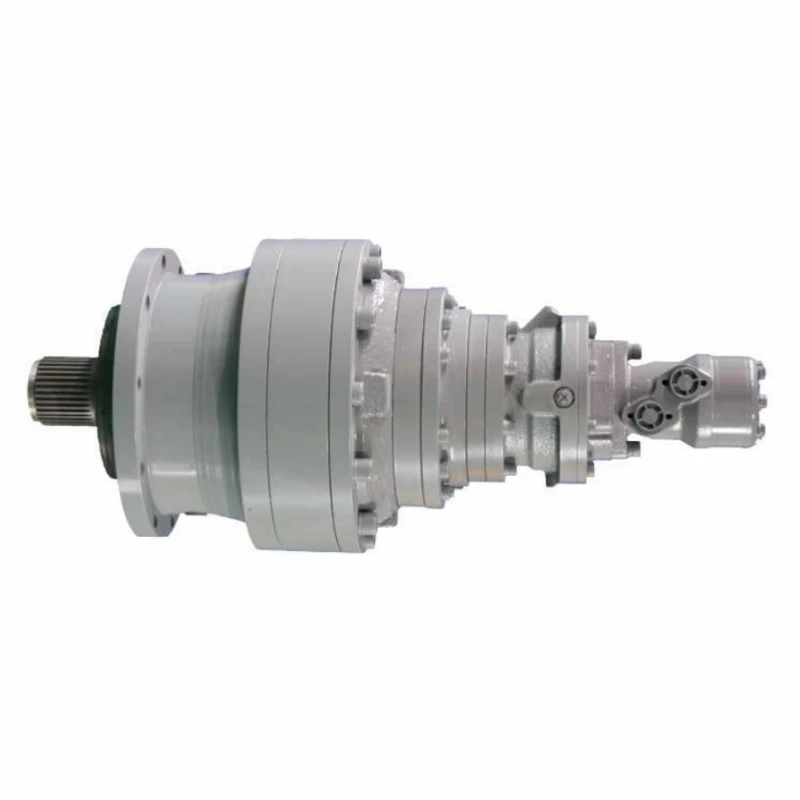

Primeiramente, vamos entender um pouco sobre os redutores planetários Bonfiglioli. São caixas de engrenagens de alta qualidade, conhecidas por sua durabilidade, eficiência e precisão. Eles são usados em uma ampla variedade de indústrias, desde manufatura até robótica. A Série Bonfiglioli 300Bonfiglioli Série 300é uma de suas linhas populares, oferecendo diferentes proporções e configurações para atender diversas necessidades.
Compreendendo os princípios básicos da direção rotacional em caixas de engrenagens planetárias
Antes de nos aprofundarmos em como fazer, é importante saber como funciona uma caixa de engrenagens planetária. Uma caixa de engrenagens planetárias consiste em uma engrenagem solar no centro, engrenagens planetárias que giram em torno da engrenagem solar e uma engrenagem anelar que envolve as engrenagens planetárias. O eixo de entrada geralmente é conectado à engrenagem solar, e o eixo de saída pode ser conectado ao porta-planetas ou à coroa.
O sentido de rotação do eixo de saída depende da disposição dessas engrenagens e de qual parte é fixada. Numa configuração padrão, se o eixo de entrada girar no sentido horário, a direção do eixo de saída será determinada pelas relações de transmissão e pelos componentes fixos.
Métodos para alterar a direção rotacional
Método 1: Reverter a rotação do eixo de entrada
A maneira mais simples de alterar o sentido de rotação do eixo de saída é inverter a rotação do eixo de entrada. Se você estiver usando um motor elétrico para acionar a caixa de câmbio, a maioria dos motores poderá ser facilmente revertida. Para motores CA, você pode trocar duas das três fases em um motor trifásico. Em um motor monofásico, pode ser necessário alterar a fiação dos enrolamentos de partida ou de operação, mas isso geralmente requer algum conhecimento elétrico.
Digamos que você tenha uma caixa de engrenagens planetárias Bonfiglioli em um sistema transportador. Se o transportador precisar se mover na direção oposta, você poderá inverter a rotação do motor. Apenas certifique-se de verificar o manual do motor para saber a maneira correta de fazer isso. Alguns motores possuem interruptores de reversão integrados, o que torna o processo ainda mais fácil.
Método 2: usando um conjunto de marcha à ré
Outra opção é usar um conjunto de marcha-atrás. Este é um conjunto de engrenagens que podem ser adicionadas ao sistema de caixa de velocidades para inverter o sentido de rotação. Você pode instalar um par de engrenagens intermediárias entre os eixos de entrada e saída. Uma engrenagem intermediária é uma engrenagem colocada entre duas outras engrenagens e não altera a relação de transmissão, mas inverte o sentido de rotação.
Por exemplo, se você tiver uma caixa de engrenagens Bonfiglioli em uma máquina onde você precisa mudar a direção de um fuso, adicionar uma engrenagem intermediária pode resolver o problema. Você precisará certificar-se de que a engrenagem intermediária esteja dimensionada e montada corretamente. Você também deve considerar o espaço adicional que ocupará e qualquer aumento potencial no atrito e perda de potência.
Método 3: Modificando a configuração da caixa de velocidades
Em alguns casos, é possível modificar a configuração interna da própria caixa de engrenagens planetárias Bonfiglioli. Isto pode envolver a alteração da parte fixa da caixa de velocidades. Por exemplo, se a coroa normalmente é fixa e a saída é obtida do porta-planetas, você pode tentar consertar o porta-planetas e obter a saída da coroa.
No entanto, este método é mais complexo e pode exigir algum conhecimento mecânico. Você precisará desmontar a caixa de câmbio com cuidado, fazer as alterações necessárias e remontá-la. Também é importante observar que nem todas as caixas de câmbio Bonfiglioli são projetadas para ter suas configurações internas facilmente alteradas, portanto, você deve consultar o fabricante ou um especialista técnico antes de tentar fazer isso.
Considerações de segurança
Ao alterar o sentido de rotação do eixo de saída de uma caixa de engrenagens planetárias Bonfiglioli, a segurança deve ser sua principal prioridade. Primeiro, certifique-se sempre de que a energia esteja desligada antes de fazer qualquer alteração elétrica ou mecânica. Isto inclui desconectar o motor da fonte de alimentação e bloquear o disjuntor.
Se você estiver usando ferramentas para desmontar ou montar a caixa de engrenagens, use-as corretamente. Use equipamento de segurança adequado, como luvas e óculos de segurança. Além disso, esteja ciente de que a alteração do sentido de rotação pode afetar a distribuição de carga nas engrenagens e outros componentes. Isso pode levar a desgaste prematuro ou falha se não for devidamente contabilizado.
Solução de problemas
Depois de alterar a direção de rotação, você poderá encontrar alguns problemas. Por exemplo, a caixa de velocidades pode emitir ruídos estranhos. Isto pode ser devido a engrenagens desalinhadas ou instalação incorreta da engrenagem intermediária. Se você ouvir sons de rangido ou chocalho, pare o sistema imediatamente e verifique se há peças soltas.
Outro problema pode ser uma diminuição na eficiência. Se o consumo de energia do motor aumentar ou o torque de saída diminuir, pode ser devido ao atrito adicional introduzido pelas alterações. Pode ser necessário ajustar as folgas das engrenagens ou lubrificá-las adequadamente.
Conclusão
A alteração do sentido de rotação do eixo de saída de uma caixa de engrenagens planetárias Bonfiglioli pode ser feita de diversas maneiras, dependendo de suas necessidades específicas e da configuração da caixa de engrenagens. Seja revertendo a rotação do eixo de entrada, usando um conjunto de marcha-atrás ou modificando a configuração interna, cada método tem seus prós e contras.
Se você ainda não tiver certeza sobre como alterar o sentido de rotação ou se precisar de uma caixa de engrenagens planetárias Bonfiglioli para sua aplicação, não hesite em entrar em contato. Estamos aqui para ajudá-lo com todas as suas necessidades de caixa de engrenagens, desde a seleção até a instalação e manutenção. Entre em contato conosco para obter mais informações e vamos iniciar uma conversa sobre como podemos atender às suas necessidades.
Referências
- Manuais de produtos Bonfiglioli
- Guias do fabricante de motores elétricos
- Livros didáticos gerais de engenharia mecânica
